製品情報Products

産業用通信ケーブル

産業用通信ケーブルの特長

工場内ではオフィス内とは違い油や熱など過酷な環境が想定されます。
通常の被覆やシールド構造では安定した通信が出来ず、本来の用途を満たすことが出来ません。
そのため、ノイズに強く劣悪な環境でも対応できる耐久性を備えた産業用通信ケーブルが必要です。
BELDENではCC-LINK、CC-LINK IE TSN、CC-LINK IE Fieldや、産業用イーサネット等に対応したケーブルがございます。
製品各種、国内在庫を潤沢にご用意しておりますので、お気軽にお問い合わせください。

CC-Linkケーブル※BELDENはCC-LINK協会のパートナー企業

  • 1348A 固定部用
    • シールド

    1348A固定部用

    CC-Link協会認定の固定部用CC-Linkケーブルです。NFPA70、79（NEC、CECタイプCM）対応。  BELDEN独自技術の被覆率100％アルミポリエルテルテープBeldfoilⓇ採用でEMI耐性が優れています。国内在庫品。

    製品詳細
  • 1348F 可動部用
    • シールド

    1348F可動部用

    CC-Link協会認定の可動部用CC-Linkケーブルです。自社摺動屈曲試験約1,500万回クリア済み。1348Fの伝送距離は、Ver.1.10標準ケーブルの50％です。国内在庫品。

    製品詳細
  • 1349A 固定部用電源線内蔵
    • シールド

    1349A固定部用電源線内蔵

    CC-Link協会認定の固定部用電源線内蔵CC-Linkケーブルです。NFPA70、79（NEC、CECタイプCM）対応。BELDEN独自技術の被覆率100％アルミポリエルテルテープBeldfoilⓇ採用でEMI耐性が優れています。国内在庫品。

    製品詳細

CC-Link IE TSN　CC-Link IE Fieldケーブル※BELDENはCC-LINK協会のパートナー企業

  • IEF-FIX01 固定部 単線タイプ
    • シールド

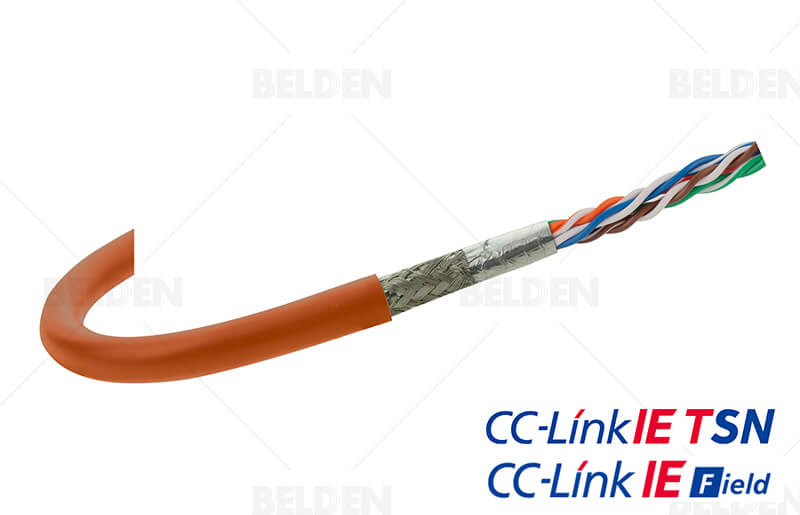

    IEF-FIX01固定部 単線タイプ

    CC-Link協会認定の産業用イーサネットケーブル。CC-LINK IE TSN、CC-Link IE Field対応品です。固定部用単線タイプ（24AWG x 4P）。国内在庫品。

    製品詳細
  • IEF-FLX01 固定部 撚線タイプ
    • シールド

    IEF-FLX01固定部 撚線タイプ

    CC-Link協会認定の産業用イーサネットケーブル。CC-LINK IE TSN、CC-Link IE Field対応品です。固定部用撚線タイプ（25AWG x 4P）。

    製品詳細
  • IEF-MOV01 可動部 細線化タイプ
    • シールド

    IEF-MOV01可動部 細線化タイプ

    CC-LINK協会認定の産業用イーサネットケーブル。CC-LINK IE TSNとFieldに使用可能です。導体に合金線を採用。自社摺動屈曲試験2,000万回クリア済み。可動部用細線化タイプ（26AWG x 4P）。国内在庫品。

    製品詳細

産業用イーサネットケーブル(4Pタイプ)

  • 74001E 単線Category 5eタイプ
    • 4P
    • シールド

    74001E単線Category 5eタイプ

    産業用イーサネットケーブル。固定部用単線タイプ（24AWG x 4P）。2重シールド採用。UL AWM 2464対応。ヒロセ電機株式会社　ix Industrial™適合ケーブル。国内在庫品。

    製品詳細
  • 74001NH ノンハロゲン単線Category 5eタイプ
    • 4P
    • シールド

    74001NHノンハロゲン単線Category 5eタイプ

    産業用イーサネットケーブル。固定部用ノンハロゲン単線タイプ（24AWG x 4P）。2重シールド採用。UL AWM 21286対応。ヒロセ電機株式会社　ix Industrial™適合ケーブル。国内在庫品。

    製品詳細
  • 74002E 撚線Category 5eタイプ
    • 4P
    • シールド

    74002E撚線Category 5eタイプ

    産業用イーサネットケーブル。固定部用撚線タイプ（26AWG x 4P）。2重シールド採用。UL AWM 2464対応。ヒロセ電機株式会社　ix Industrial™適合ケーブル。国内在庫品。

    製品詳細
  • 74003PU 細線Category 5eタイプ
    • 4P
    • シールド

    74003PU細線Category 5eタイプ

    産業用イーサネットケーブル。可動部用ノンハロゲン撚線タイプ（26AWG x 4P）です。2重シールド採用。UL AWM 20549対応。ヒロセ電機株式会社　ix Industrial™適合ケーブル。国内在庫品。

    製品詳細

産業用イーサネットケーブル(2Pタイプ)

  • 70006E 単線Category 5eタイプ（Type A）
    • 2P
    • シールド

    70006E単線Category 5eタイプ（Type A）

    産業用イーサネットケーブルです。固定部用単線タイプ（22AWG x 2P）。2重シールド採用、UL AWM 2464対応。国内在庫品。

    製品詳細
  • 70007E 撚線Category 5eタイプ（Type B）
    • 2P
    • シールド

    70007E撚線Category 5eタイプ（Type B）

    産業用イーサネットケーブルです。固定部用撚線タイプ（22AWG x 2P）。2重シールド採用、UL AWM 2464対応。国内在庫品。

    製品詳細
  • 70008PU 細線Category 5eタイプ（Type C）
    • 2P
    • シールド

    70008PU細線Category 5eタイプ（Type C）

    産業用イーサネットケーブルです。可動部用ノンハロゲン撚線タイプ（22AWG x 2P）。2重シールド採用、UL AWM 20549対応。国内在庫品。

    製品詳細

産業用イーサネットケーブル(1Pタイプ)

  • 74030E 単線1GB/sタイプ
    • 1P
    • 中距離通信
    • シールド

    74030E単線1GB/sタイプ

    産業用シングルペアイーサネットケーブル。固定部用単線タイプ。2重シールド採用、UL AWM 2095対応。

    製品詳細
  • 74031NH ノンハロゲン単線1GB/sタイプ
    • 1P
    • 中距離通信
    • シールド

    74031NHノンハロゲン単線1GB/sタイプ

    産業用シングルペアイーサネットケーブル。固定部用ノンハロゲン単線タイプ。2重シールド採用、UL AWM 21307対応。

    製品詳細
  • 74033E 撚線1GB/sタイプ
    • 1P
    • 中距離通信
    • シールド

    74033E撚線1GB/sタイプ

    産業用シングルペアイーサネットケーブル。固定部用撚線タイプ。2重シールド採用、UL AWM 2095対応。

    製品詳細
  • 74035PU ノンハロゲン細線1GB/sタイプ
    • 1P
    • 中距離通信
    • シールド

    74035PUノンハロゲン細線1GB/sタイプ

    産業用シングルペアイーサネットケーブル。可動部用ノンハロゲン細線タイプ。2重シールド採用、UL AWM 2549対応。

    製品詳細
  • 74042E 単線10Mb/sタイプ
    • 1P
    • 長距離通信
    • シールド

    74042E単線10Mb/sタイプ

    産業用シングルペアイーサネットケーブル。固定部用単線タイプ。2重シールド採用、UL 444 CM、UL13 PLTC対応。

    製品詳細
  • 74040NH ノンハロゲン単線10Mb/sタイプ
    • 1P
    • 長距離通信
    • シールド

    74040NHノンハロゲン単線10Mb/sタイプ

    産業用シングルペアイーサネットケーブル。固定部用ノンハロゲン単線タイプ。2重シールド採用、UL AWM 21307対応。

    製品詳細
  • 74043E 撚線10Mb/sタイプ
    • 1P
    • 長距離通信
    • シールド

    74043E撚線10Mb/sタイプ

    産業用シングルペアイーサネットケーブル。固定部用撚線タイプ。2重シールド採用、UL 444 CM、UL13 PLTC対応。

    製品詳細

産業用通信ケーブルの使用用途

工場内の機器同士の接続やデータ出力など
ネットワーク通信に産業用通信ケーブルをご利用ください。
過酷な環境でのネットワーク通信に適した2重シールド産業用通信ケーブルとなっており、
各種ネットワーク方式のケーブルを取り揃えております。

産業用通信ケーブル早見表

※横にスクロールしてください。

品名 仕様書ダウンロード 定格電圧 アメリカ カナダ 欧州
UL UL cUL/CSA CE
NFPA70/79
AWM UL13 CL13 UL83
THHW		 UL62 STO UL1277
TC-ER		 UL1063
MTW		 UL444
CMG		 UL444
CM		 AWM STO TEW
105℃ 80℃ 105℃ 90℃ 105℃ 90℃ dry
75℃ wet		 90℃ dry
60℃ wet		 90℃ 75℃ 105℃ 80℃ 105℃ 105℃ 70℃
74001E お問い合わせ -
74001NH お問い合わせ -
74002E お問い合わせ -
74003PU お問い合わせ -
70006E お問い合わせ -
70007E お問い合わせ -
70008PU お問い合わせ -
1348A お問い合わせ -
1348F お問い合わせ -
1349A お問い合わせ -
IEF-FIX01 お問い合わせ -
IEF-FLX01 お問い合わせ -
IEF-MOV01 お問い合わせ -
品名 定格電圧 耐油性 耐熱性 耐ノイズ性 耐屈曲性 ノンハロゲン ROHS2
74001E -
74001NH -
74002E -
74003PU -
70006E -
70007E -
70008PU -
1348A -
1348F -
1349A -
IEF-FIX01 -
IEF-FLX01 -
IEF-MOV01 -

REVConnect（産業用RJ45プラグ）

REVconnect

北米や欧州で高い導入実績
簡単かつスピーディーな現場成端コネクタ

REVconnectはBELDENオリジナルのコネクティング技術です。
ケーブルマネージャーとキャップで構成されるユニバーサル「コア」を特徴とする独自の終端構造を採用、海外でも多く利用されておりFA通信で欠かせない製品です。

  • REVConnectのご紹介

  • IEF-FIX01・IEF-FLX01版 成端方法

  • IEF-MOV01版 成端方法
